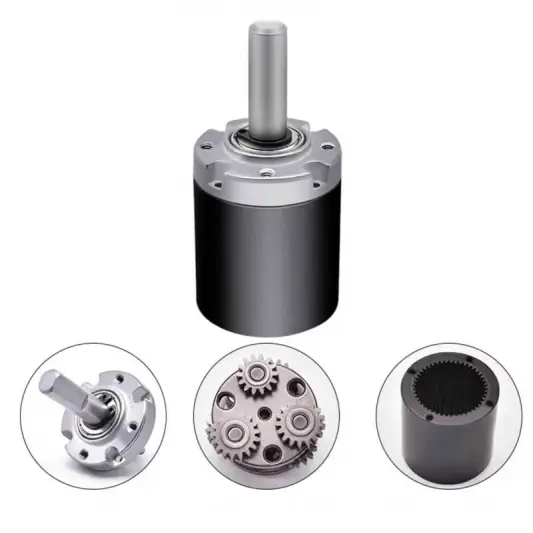

Product Description

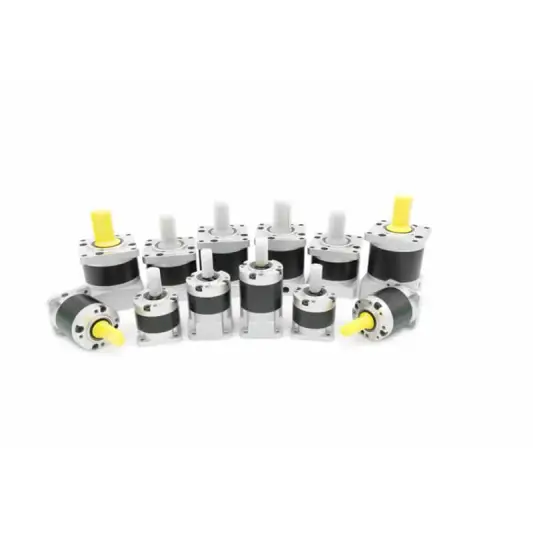

Standard model: PG22/PG25/PG28/PG32/PG36/PG42/PG45/PG52.
Wide gear ratio selection and all size on stock.
Features:
Metal housing material
Compact structure with low noise working
Backlash less than 1°
Bearing option: sleeve bearing and ball bearing
Stage option: 1 stage, 2 stage, 3 stage, 4 stage, 5 stage
Output shaft option: round, key, D shape
Gear ratio: 3-3736
Diameter: 22mm/25mm/28mm/32mm/36mm/42mm/45mm/52mm
Planetary gears option: plastic gears, steel gears, sintered gears
Typical Model Data
|
Model |
Gear Ratio |
Rate Torque |
Max Torque |
Efficiency |
Stages |
Gearbox Length |
|
PG22 |
3.5; 4 |
1 kgf.cm |
3 kgf.cm |
90% |
1 |
13.9mm |
|
12.3; 16; 19 |
2 kgf.cm |
6 kgf.cm |
81% |
2 |
17.5mm |
|
|
42.8; 64; 90 |
4 kgf.cm |
12 kgf.cm |
73% |
3 |
21.1mm |
|
|
150; 256; 304; 361; 428 |
4 kgf.cm |
12 kgf.cm |
65% |
4 |
24.7mm |
|
|
712; 1024; 1263; 1444; 1500; 2036 |
4 kgf.cm |
12 kgf.cm |
59% |
5 |
28.3mm |
|
|
PG28 |
3.3; 4.6 |
5 kgf.cm |
15 kgf.cm |
90% |
1 |
20.2mm |
|
11.2; 15.5; 21.5 |
10 kgf.cm |
30 kgf.cm |
81% |
2 |
25.9mm |
|
|
37.7; 52.1; 72; 100 |
25 kgf.cm |
75 kgf.cm |
73% |
3 |
31.7mm |
|
|
126; 174; 241; 334; 462 |
25 kgf.cm |
75 kgf.cm |
65% |
4 |
37.5mm |
|
|
423; 585; 810; 1120; 1549; 2142 |
25 kgf.cm |
75 kgf.cm |
59% |
5 |
43.3mm |
|
|
PG36 |
3.7; 5.2 |
10 kgf.cm |
30 kgf.cm |
90% |
1 |
25.1mm |
|
13.7; 19.2; 26.9 |
20 kgf.cm |
60 kgf.cm |
81% |
2 |
32.3mm |
|
|
50.9; 71.2; 99.5; 139 |
50 kgf.cm |
150 kgf.cm |
73% |
3 |
38.5mm |
|
|
188; 264; 369; 516; 721 |
50 kgf.cm |
150 kgf.cm |
65% |
4 |
44.7mm |
|
|
699; 977; 1367; 1911; 2672 3736 |
50 kgf.cm |
150 kgf.cm |
59% |
5 |
50.9mm |
|
|
PG42 |
3.7 |
20 kgf.cm |
60 kgf.cm |
90% |
1 |
31.8mm |
|
10.2; 13.7; 19.2 |
60 kgf.cm |
180 kgf.cm |
81% |
2 |
43.1mm |
|
|
32.5; 50.9; 71.2; 99.5 |
120 kgf.cm |
360 kgf.cm |
73% |
3 |
54.4mm |
|
|
139; 188; 264; 369; 516 |
120 kgf.cm |
360 kgf.cm |
65% |
4 |
65.7mm |
|
|
699; 977; 1367; 1911; 2672 |
120 kgf.cm |
360 kgf.cm |
59% |
5 |
77mm |

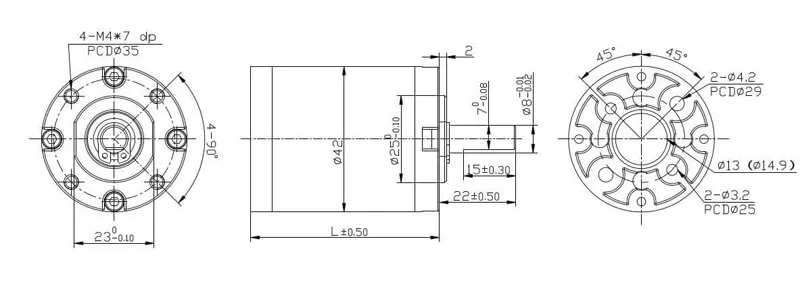

Size Drawing:
